太陽能孢子捕捉儀地基施工圖紙

　　1、挖大、小兩個坑，大坑為長*寬=100CM*100CM，深30CM，小坑為長*寬=35CM*35CM，深30CM，位置方向按下圖。

　　2、澆筑混凝土所需強度為C20。

　　3、按下圖澆筑兩個混凝土地基，

　　大混凝土地基外形尺寸（長X寬X高）=100CM*100CM*60CM，露出地面高度30CM,預埋四顆M12*120mm鐵膨脹螺栓，螺栓露出地基高度30mm左右,中心距500X570mm，需保持螺栓垂直，不能有歪斜情況。

　　小混凝土地基外形尺寸（長X寬X高）=35CM*35CM*60CM，露出地面高度30CM,預埋四顆M12*120mm鐵膨脹螺栓，螺栓露出地基高度30mm左右,中心距170X170mm，需保持螺栓垂直，不能有歪斜情況。該地基用于安裝太陽能板支架。

　　4、混凝土澆筑完畢后，要確保平面光滑平整，不能出現坑洼和斜面現象。

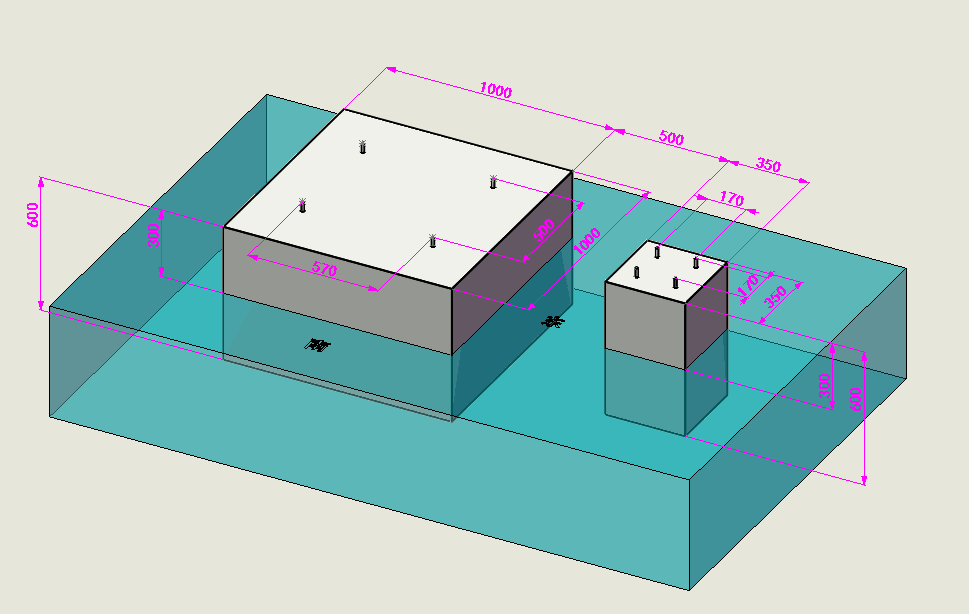

　　5、孢子捕捉儀+立桿太陽板支架地基施工圖：（注：藍色為地面，灰色為水泥地基）
